Pallethaken met lange vorken
Voor lange, grote of diepe lasten, met vorken van 1.500 tot 2.000 mm
Voor lasten die niet op standaardvorken passen, bieden wij pallethaken met lange vorken van 1.500 tot 2.000 mm. Ze zijn er in een automatisch balancerende en een handmatige uitvoering, met draagvermogens van 1.000 tot 5.000 kg, zodat u de lange vorken combineert met de werkwijze die bij uw gebruik past. Hieronder vindt u beide uitvoeringen, oplopend gesorteerd op draagvermogen.
Algemene kenmerken
- Lange vorken van 1.500 tot 2.000 mm, voor lange, grote of diepe lasten die niet op standaardvorken passen.
- Traploos verstelbare vorkbreedte, geschikt voor uiteenlopende lastbreedtes.
- Verschillende nuttige hoogtes, afgestemd op de hoogte van de lading.
- Leverbaar in een automatische en een handmatige uitvoering, met draagvermogens van 1.000 tot 5.000 kg.
- Vorken van hoogwaardig staal, voor zwaar professioneel gebruik.
Snel navigeren naar draagcapaciteiten
Wanneer kiest u deze uitvoering?
Als je lasten extra lang, diep of groot zijn en niet op standaardvorken passen, zoals diepe pallets, meerdere pallets achter elkaar of IBC-containers.

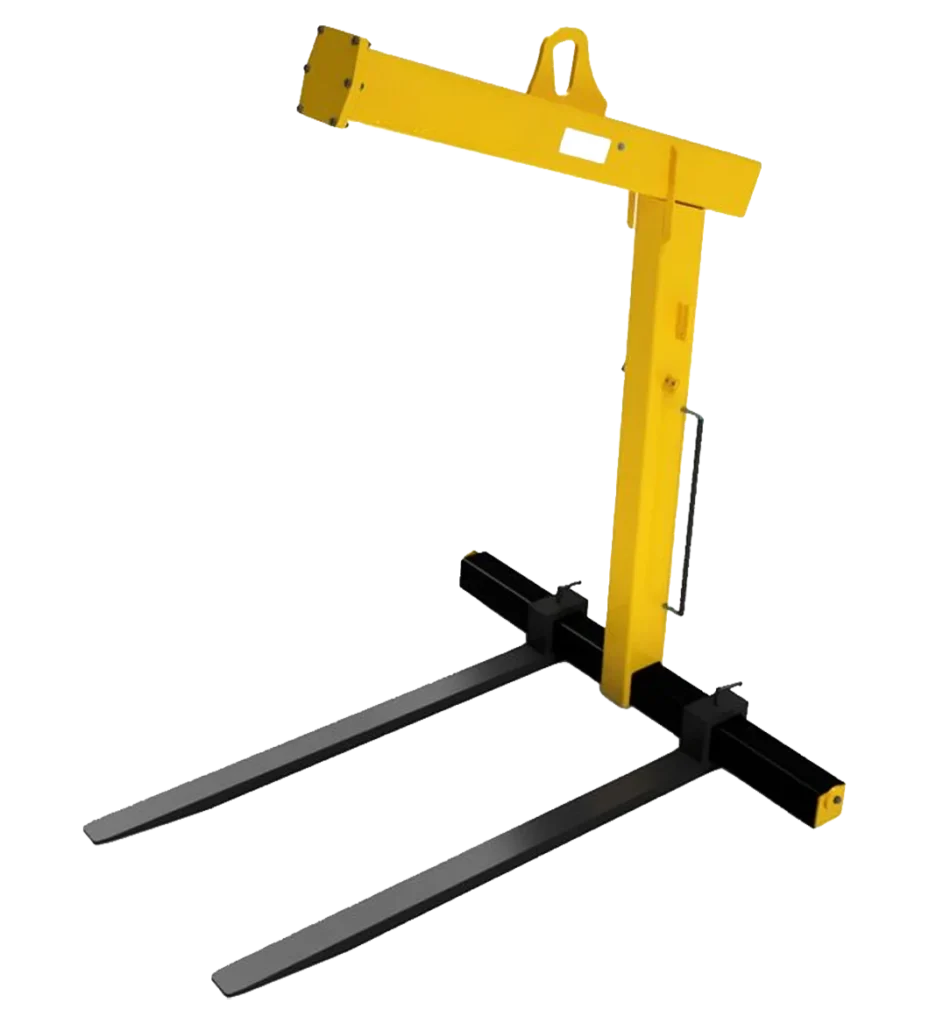

Zelfbalancerende pallethaken met lange vorken
- Automatisch balancerend via een gasveer met meebewegend ophangpunt. De gasveer zit bij dit model in de constructie verwerkt.
- Gedefinieerde veiligheidshelling die voorkomt dat de last afglijdt.
- Traploos verstelbare vorkbreedte; minimale belasting circa 25% van het draagvermogen.
| Draagvermogen | Vorklengte | Nuttige hoogte | Eigen gewicht | Artikelnummer |
|---|---|---|---|---|
| 1.000 kg | 1.500 mm | 1.300 mm | 190 kg | 599.TPH.TLG-A-1-1,5/1,5/1,3 |
| 1.000 kg | 2.000 mm | 1.300 mm | 255 kg | 599.TPH.TLG-A-1-2,0/1,5/1,3 |
| 1.500 kg | 1.500 mm | 1.300 mm | 230 kg | 599.TPH.TLG-A-1,5-1,5/1,5/1,3 |
| 2.000 kg | 1.500 mm | 1.300 mm | 320 kg | 599.TPH.TLG-A-2-1,5/1,5/1,3 |
| 2.000 kg | 1.500 mm | 2.000 mm | 340 kg | 599.TPH.TLG-A-2-1,5/1,5/2,0 |
| 2.000 kg | 2.000 mm | 1.300 mm | 400 kg | 599.TPH.TLG-A-2-2,0/1,5/1,3 |
| 3.000 kg | 1.500 mm | 1.000 mm | 400 kg | 599.TPH.TLG-A-3-1,5/1,3/1,0 |
| 3.000 kg | 2.000 mm | 2.000 mm | 545 kg | 599.TPH.TLG-A-3-2,0/2,0/2,0 |
Modellen 599.TPH.TLG-A
Handmatig balancerende pallethaken met lange vorken
- Handmatige balansinstelling via de rasterverstelling van de kraanophanging.
- Traploos verstelbare vorkbreedte.
- Leverbaar tot 5.000 kg, voor de zwaarste lange lasten.
| Draagvermogen | Vorklengte | Nuttige hoogte | Eigen gewicht | Artikelnummer |
|---|---|---|---|---|
| 1.000 kg | 1.500 mm | 1.300 mm | 185 kg | 599.TPH.TLG-M-1-1,5-1,5-1,3 |
| 1.500 kg | 2.000 mm | 1.300 mm | 345 kg | 599.TPH.TLG-M-1,5-2,0/1,3/1,3 |
| 3.000 kg | 1.500 mm | 1.500 mm | 435 kg | 599.TPH.TLG-M-3-1,5/1,5/1,5 |
| 3.000 kg | 2.000 mm | 1.300 mm | 510 kg | 599.TPH.TLG-M-3-2,0/1,5/1,3 |
| 3.000 kg | 2.000 mm | 2.000 mm | 555 kg | 599.TPH.TLG-M-3-2,0/2,0/2,0 |
| 5.000 kg | 2.000 mm | 2.000 mm | 850 kg | 599.TPH.TLG-M-5-2,0/2,0/2,0 |
Modellen 599.TPH.TLG-M
Veel gestelde vragen over de pallethaken met lange vorken
Snel antwoord op de meestgestelde vragen
Wat zijn de TLG-A en TLG-M pallethaken met lange vorken en waarvoor worden ze gebruikt?
De TLG-A en TLG-M modellen zijn zware industriële kraangabels die specifiek zijn uitgerust met verlengde vorktanden (doorgaans 1.500 mm tot 2.000 mm). Ze zijn ontworpen voor het hijsen en verticaal transporteren van extra diepe pallets, langwerpige goederen, industriële containers of meerdere laadeenheden achter elkaar via een bouwkraan, portaalkraan of bovenloopkraan.
Wat is het verschil tussen de TLG-A en TLG-M modellen?
Het voornaamste verschil zit in de manier waarop de haak het zwaartepunt van de belading balanceert:
- TLG-A (Automatisch): Beschikt over een intern geleidewagenmechanisme met gasdrukvering dat zich bij belasting automatisch instelt op het zwaartepunt van de lading.
- TLG-M (Handmatig/Mechanisch): Het ophangoog wordt handmatig via een getand raster in de gewenste positie vergrendeld.
Waarom kiezen voor lange vorken tot 2.000 mm?
Standaard pallethaken hebben meestal een vorklengte van circa 1.000 mm voor gangbare europallets. Lange vorken van 1.500 mm tot 2.000 mm bieden uitkomst bij:
- Grote industriepallets en afwijkende transportframes.
- Twee achter elkaar geplaatste europallets.
- Diepe kratten, IBC-containers en volumineus stukgoed waarbij het zwaartepunt verder naar voren ligt.
Is er een minimale belasting vereist bij de automatische TLG-A?
Ja. Het automatische gasveersysteem van de TLG-A vereist een minimale belasting van circa 25% van de maximale werklast (WLL) om het zwaartepuntmechanisme correct te activeren.
Bij een model van 2.000 kg moet de te hijsen last dus minimaal 500 kg wegen. Voor lichtere of sterk wisselende lasten is het mechanische model (TLG-M) vaak geschikter, omdat dit zonder minimumlast functioneert.
Welke draagvermogens en instelmogelijkheden zijn beschikbaar?
De TLG-serie biedt ruime configuratiemogelijkheden voor industriële processen:
- Werklast: De TLG-A is standaard leverbaar tot 3.000 kg (3 ton), terwijl de handmatige TLG-M werklasten tot 5.000 kg (5 ton) aankan.
- Verstelbare vorkbreedte: De vorktanden zijn traploos over de draagbalk te verschuiven om de breedte exact af te stemmen op de insteekopeningen van de pallet.
- Verstelbare nuttige hoogte: De verticale mast kan worden aangepast om hogere stapellasten veilig te omsluiten.
Voor specifieke werklasten of afwijkende configuraties kunt u contact opnemen voor advies op maat.
Hoe beïnvloedt de vorklengte de capaciteit en het zwaartepunt?
Bij lange vorken verschuift de lastafstand (het zwaartepunt van de pallet) doorgaans verder naar voren ten opzichte van de verticale mast. Het is cruciaal dat het hijspunt exact boven het werkelijke zwaartepunt van de belading ligt om gevaarlijk voorover- of achteroverhangen te voorkomen. De robuuste constructie van de TLG-serie is berekend op deze hefboomkrachten, mits de voorgeschreven lastzwaartepuntafstand niet overschreden wordt.
Welke veiligheidseisen gelden voor het hijsen met deze pallethaken?
Zoals bij alle losse hijsgereedschappen onder EN 13155 en de Europese Machinerichtlijn dienen vaste veiligheidsregels gevolgd te worden:
- De pallet moet volledig tegen de verticale rug van de vorken aansluiten.
- De last mag niet verder uitsteken dan de vorktanden toelaten.
- Bij transport boven werkplekken of maaiveld moet een geschikte secundaire beveiliging (zoals een goedgekeurde ketting of veiligheidsnet) worden toegepast.
- Regelmatige visuele inspecties en jaarlijkse keuringen door een bevoegde keurmeester zijn verplicht.
Hoe bepaalt u de juiste uitvoering voor uw logistieke toepassing?
De keuze tussen een TLG-A of TLG-M met lange vorken hangt af van het gewicht van uw goederen, de frequentie van hijsen en de variatie in lastzwaartepunten. Wilt u beoordelen welke uitvoering, vorklengte en draagkracht het beste aansluiten bij uw hijsinstallatie? Neem contact op met een productspecialist voor gericht technisch advies of vraag direct een offerte aan.
